Солнечный вакуумный коллектор Атмосфера СВК-Нано 30

80 098 р.
Производитель: ATMOSFERA
Модель: СВК-Нано 30
Срок поставки: в наличии
Размеры в/ш/г, мм: 2000 x 2275 х 1100
Тип коллектора: трубчатый
Полезная площадь, м2: 2.41
Количество трубок: 30
Нормативный КПД (%): 60.1
Теплоизоляция, мм: 65-85
Рабочее давление, мбар: 0.1
Способ монтажа: фасад здания, скатная кровля, плоская поверхность
Посмотреть все характеристики
Количество:
Нужна консультация?
Солнечный вакуумный коллектор Атмосфера СВК-Нано 30 — Консультация по этому товару

Имя:

Телефон:

Комментарий:

Пожалуйста, укажите Ваше имя и телефон, чтобы мы могли связаться с Вами

Солнечный вакуумный коллектор Атмосфера СВК-Нано 30

Вакуумные солнечные коллекторы серии ATMOSFERA CBK‐Нано предназначены для выработки тепловой энергии, которая может быть, как аккумулирована в баках накопителях или других элементах системы, так и использована в момент ее генерации. Может работать в сочетании с водогрейными котлами, системами централизованного отопления и низкотемпературными системами отопления.

СВК-Нано эффективен при круглогодичном использовании в районах с холодным и умеренным климатом. Высокий КПД коллектора достигает 92%. Теплообменник имеет улучшенную конструкцию с толщиной теплоизоляции 45-55мм. Теплоизоляция выполнена из базальтовой ваты с гигроскопичной пропиткой и обеспечивает минимальные теплопотери в окружающую среду. Выходы теплообменника трубопровода имеют резьбовое соединение 3/4 дюйма с толщиной боковой стенки 4мм под накидную гайку для быстрого и надежного монтажа трубопровода коллектора. Двухстороннее расположение гильзы датчика температуры на корпусе теплообменника позволяет установить его как слевой так и справой стороны.

Коллектор СВК-Нано 30 снабжен вакуумными тепловыми трубками с диаметром конденсатора 14мм. Тепловая трубка с незамерзающим теплоносителем дополнительно защищена от замерзания в холодный период методом конусования нижней части трубки. Вакуумная трубка Heat Pipe (Atmosfera®) имеет трехслойное селективное поглощающее покрытие Al-n/Ss/Cu с высокой избирательной способностью и удлиненный теплопроводящий абсорбер.

Комплектация коллектора СВК-Нано включает в себя алюминиевую раму, предусмотренную для установки на скатную кровлю, фасад здания и т.д. Ножки монтажной рамы имеют "усиленную пятку" для надежного крепления на любой поверхности. Толщина металла элементов монтажной рамы 2мм. Все резьбовые соединительные элементы, прижимные кронштейны, "опорная пятка" коллектора выполнены из нержавеющей стали. Дополнительно, СВК-Нанo может быть укомплектован монтажной рамой с регулируемым наклоном и универсальным набором креплений для любых типов монтажа коллектора.

Предлагаем комплекс услуг по проектированию, поставке и монтажу гелиотермальной установки. Решаем задачи по улучшению энергоэффективности объектов и эксплутационных характеристик отопительного оборудования. Позвоните нам +7(495) 648-80-54 или напишите на почту info@gelioservice.ru мы обязательно ответим!



Основные характеристики
Производитель Атмосфера®
Модель CBK-Нано 30
Размеры в/ш/г, мм 2000 x 2275 х 1100
Тип коллектора трубчатый
Материал трубки Боро - силикат 3.3
Применение горячее водоснабжение, поддержание отопления, подогрев бассейна
Внешний диаметр трубки, мм 58
Сезонность эксплуатации круглогодичная
Полезная площадь, м2 2.41
Количество трубок 30
Размер конденсатора вакуумной трубки, диаметр/длина, мм 14
Диаметр входа/выхода 22
Нормативный КПД (%) 60.1
Пиковая мощность при солнечной инсоляции W=1000Вт/час 1851
Длина трубки, мм 1800
Теплоизоляция, мм 65-85
Объем теплоносителя, л 2.07
Производительность системы/солнечного коллектора, л/сутки 280
Рабочее давление, мбар 0.1
Тип соединения 3/4", наружняя резьба
Способ монтажа фасад здания, скатная кровля, плоская поверхность
Вес, кг 100
Срок службы, лет не менее 15 лет
Теплообменник (Manifold)
Материал внутреннего теплообменника медь
Диаметр внутреннего теплообменника, мм 35 мм
Толщина стенки теплообменника, мм 1.5 мм
Диаметр гильзы теплообменника, мм 14.2 мм
Глубина гильзы теплообменника, мм 62 мм
Межцентровое расстояние (трубки), мм 75 мм
Угол начала затенения (трубки), град 78
Выход для соединительных патрубков 22 мм
Толщина изоляции, мм 45-50 мм
Материал внешнего покрытия аллюминий
Толщина внешнего покрытия, мм 0.2 мм
Диаметр гнезда вакуумных трубок, мм 63 мм
Глубина гнезда вакуумных трубок, мм 37 мм
Диаметр гильзы датчика температуры, мм 8 мм

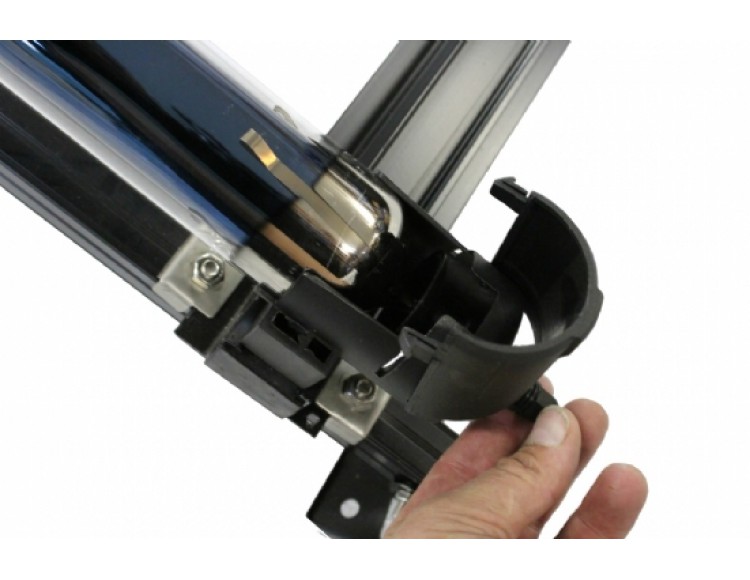

Держатели вакуумных труб чашеобразные, с нижней фиксацией
Цвет теплообменника металлик
Расположение датчика температуры слева, справа
Вакуумная тепловая трубка
Тип вакуумной трубки Heat Pipe
Диаметр конденсатора, мм 14 мм
Высота конденсатора, мм 45 мм
Диаметр трубки Heat Pipe, мм 8 мм
Структура вакуумной трубы цельностеклянная концентрическая трубка с двойными стенками
Качество стекла боросиликатное стекло 3.3 (Т-0.91)
Внешний диаметр трубки и толщина стенки, мм 58+/- 0.7 мм. 2 мм
Длина трубки, мм 1800 мм (850 мм СВК-ВА)
Площадь апертуры трубки, м2 0.08 м2
Площадь апертуры 0.093 м2
Конструктивно покрытие многослойное (12 слоев) солнечное абсорбирующее покрытие типа Al-Т/SS/Cu
Метод покрытия прямое напыление
Коэф. светопропускания, % 95%
Эмиссия тепла, % 5% при 80С
Глубина вакуума 3х10-3 Ра
Температура стагнации, ºС 250С
Мощн. солнечного излучения для начала эффективного сбора тепла 0.77 кВт/м2
Средний коэфициент тепловых потерь 0.8 Вт/м2*К
Устойчивость к граду 35 мм
Устойчивость к перегреву, ºС до +400С
Устойчивость к ветру до 30 м/с
Устойчивость к замерзанию, ºС до -50С
Вес, кг 2.29 кг +/- 0.18 кг
Время для старта не более 10 мин
Стартовая температура, ºС 30С
Срок службы, лет не менее 15 лет
Монтажная рама коллектора
Предназначена для установки плоская, наклонная, отвесная поверхности
Наличие ножки для фиксации есть, усиленная пятка
Материал рамы алюминиевый сплав
Толщина металла, мм 2 мм
Срок службы, лет не менее 25 лет
